深度解析过炉治具：核心原理与电子制造应用
什么是过炉治具及其重要性？
过炉治具是电子制造流程中，承载PCB板通过回流焊、波峰焊等焊接设备的核心辅助工装，如同焊接工序中的“高精度固定托架”，通过精准定位、稳定支撑与针对性工艺防护，保障PCB在高温焊接过程中保持平整状态。
在电子焊接工艺中，缺少适配的过炉治具会直接引发PCB板翘曲变形、元件移位浮高、连锡虚焊等各类缺陷，最终导致产品良率低下、生产效率下降，甚至影响产品长期可靠性。因此，适配工艺需求的过炉治具，是电子制造企业保障焊接质量、控制生产成本的关键配套。
工作原理解析：过炉治具如何保障焊接质量？
过炉治具的核心工作逻辑，围绕“定位-承载-防护”三个核心环节展开，通过定制化设计匹配不同PCB与焊接工艺的需求：
- 精准定位固定：根据PCB板的Gerber文件、定位孔与元件布局，加工定制化的定位销、支撑柱与避空位，确保PCB板在治具中位置偏差控制在极小范围，避免焊接过程中元件移位。
- 高温稳定承载：根据焊接工艺的温度要求，选择适配的耐高温基材，保障治具自身在反复高温循环中保持平面度稳定，避免治具变形带动PCB板翘曲，从根源减少焊接不良。
- 针对性工艺防护：针对易浮高元件设计压点、针对窄间距引脚设计导锡槽、针对静电敏感元件增加防静电设计，解决不同场景下的细分焊接痛点。
[流程图：过炉治具焊接工作流程]
PCB板入位对位固定 → 随治具进入高温焊接炉 → 焊接过程中稳定支撑防护 → 焊接完成后出炉取下PCB板 → 进入下一生产环节
过炉治具的技术优势与现存挑战
和无治具焊接、通用标准治具相比，定制化过炉治具具备多维度优势：
- 良率提升：通过精准固定与支撑，可将焊接不良率降低90%以上，大幅减少炉后返修工作量，提升生产直通率。
- 成本优化：优质定制治具使用寿命可达2万次以上，相比频繁更换的低质量治具，长期综合使用成本更低。
- 场景适配：可针对异形板、高密度板、重型PCB、FPC软板等复杂场景定制结构，覆盖绝大多数电子焊接需求。
同时，行业当前也面临一些挑战：定制化过炉治具需要针对单款PCB单独设计加工，初期成本高于通用治具，对于极小批量生产而言成本压力较为明显；此外，早期高端耐高温、防静电材料多依赖进口，不过国内厂商已在逐步突破技术壁垒，提升自主供应能力。
过炉治具的关键应用场景
- 回流焊SMT贴片场景：在SMT贴片焊接工序中，过炉治具用于固定薄型PCB、异形PCB，避免过炉过程中板件翘曲变形，保障贴片元件焊接精度，广泛应用于消费电子主板、汽车电子控制板的生产过程。
- 波峰焊DIP插件场景：针对DIP插件焊接工艺，过炉治具承载PCB并遮蔽不需要焊接的区域，同时对易浮高元件进行压紧固定，解决连锡、浮高等问题，是电源板、充电桩控制板等产品生产的必备工装。
- FPC软板焊接场景：FPC软板自身具备柔性，传统高温胶带固定方式容易出现移位翘曲，磁性过炉治具通过磁力稳定固定软板，大幅提升软板焊接良率，广泛应用于可穿戴设备、智能手机摄像头模组生产。
技术实践与未来：过炉治具的发展趋势与实践路径
那么，如何将这些先进的技术原理，转化为稳定可靠的生产解决方案呢？

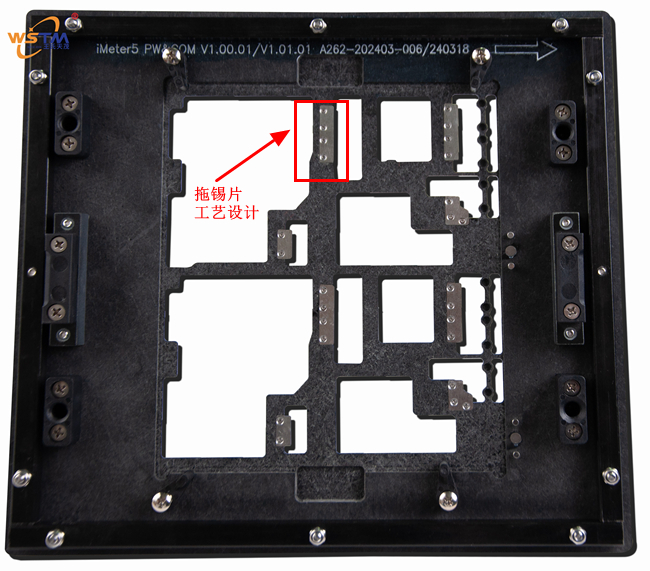

作为该领域的技术探索者，深圳市王氏天茂科技有限公司成立于2006年，是获得高新技术企业认证的电子工业工装治具研发制造企业，一直致力于将过炉治具的技术潜力发挥到极致。我们的定制化过炉治具，正是这一理念的实践成果。它通过覆盖合成石、钛合金、石无铅等全品类材料选型，依托高精度CNC加工实现±0.05mm定位精度，并集成防浮高压点、拖锡片等专属工艺，完美实现了过炉治具技术原理的工业化应用，累计交付过炉治具超10万套，已服务千余家电子制造企业，可满足耐高温、防静电、波峰焊、回流焊等多种定制需求。
展望未来，过炉治具行业的发展趋势主要聚焦于三个方向：一是高端治具材料的国产化替代，开发性能更优异的耐高温防静电新型复合材料，降低对进口材料的依赖；二是自动化治具的技术升级，结合工业机器人、视觉识别技术开发自动上下料的智能过炉治具，提升电子制造产线的自动化水平；三是针对新能源与汽车电子领域优化定制方案，开发更高刚性、更高耐温的治具产品，满足高端制造场景的严苛要求。
随着电子制造行业向高精度、高可靠性方向发展，定制化过炉治具作为保障焊接质量的核心工装，将在电子制造领域发挥越来越重要的作用，推动行业整体工艺水平持续提升。
